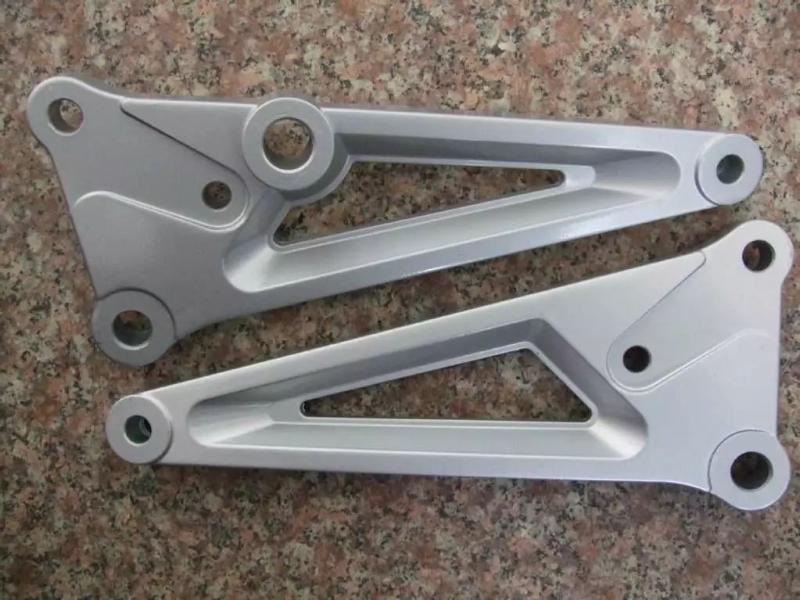

在本期的《案例教程》中，Vison以在结构设计中常用到的支架件为例，向大家展示基于CATIAV5的规范化建模方法及设计变更！

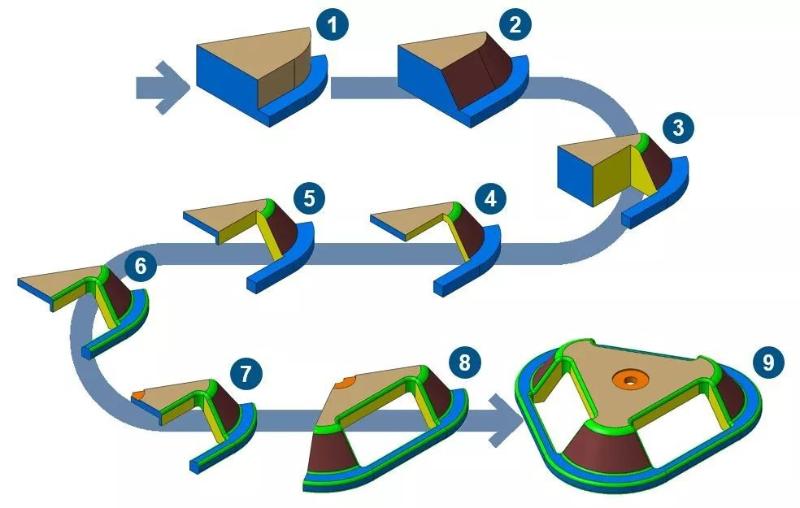

建模流程是这样子的：

1.拉伸；2.拔模；3.凹槽、倒角；4.抽壳；5.拉伸；6.倒角；7.孔；8.镜像；9.圆形阵列；

建模过程是这样子的：

1.新建零件文档，将其命名为TriangleFrame；

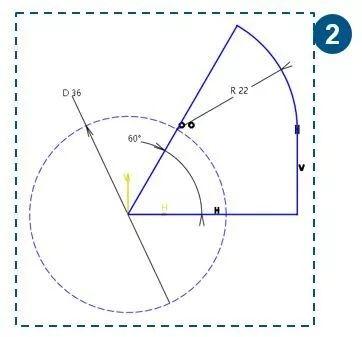

2.  选择xyplane作为支持面，绘制Sketch1；

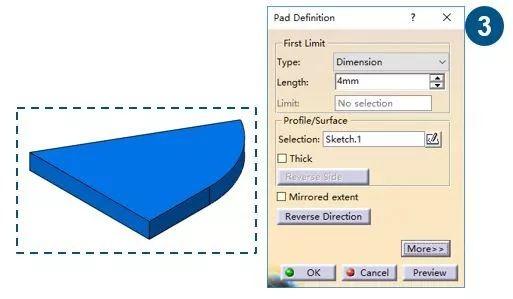

3.  创建Pad1，选择Sketch1为截面，长度设置为4mm；

4.  选择xyplane作为支持面，绘制Sketch2；

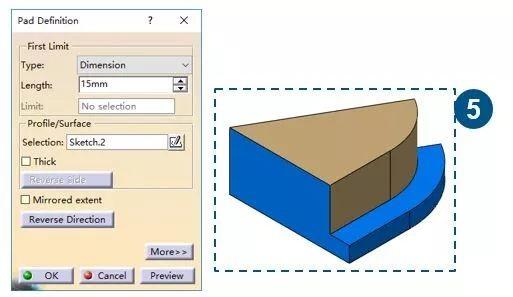

5.  创建Pad2，选择Sketch2为截面，长度设置为15mm；

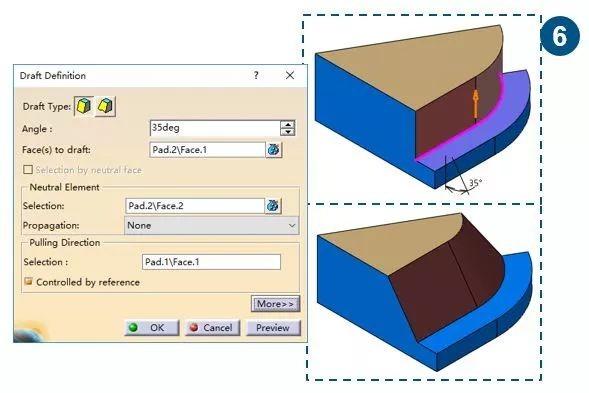

6.  创建Draft1，拔模角度设置为35度，拔模面选择Pad2的侧面，中性元素选择Pad1的上表面，拔模方向为Pad1上表面的正方向；

7.  xyplane作为支持面，绘制Sketch3；

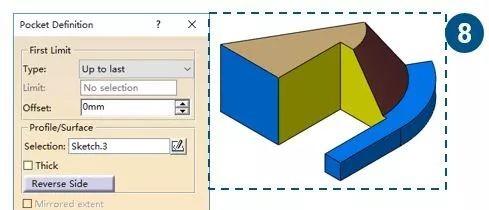

8.  创建Pocket1，选择Sketch3为截面，类型设置为Upto last；

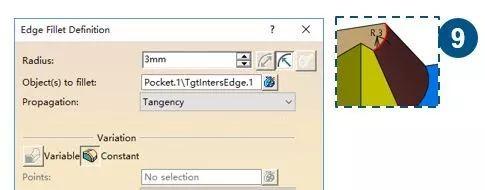

9.  创建EdgeFillet1，圆角半径为3mm；

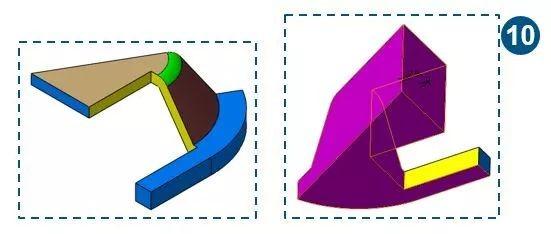

10.创建Shell1，默认内侧厚度设置为2.5mm，要移除的面选择模型的5个面；

11.选择Shell1的上面作为支持面，绘制Sketch4；

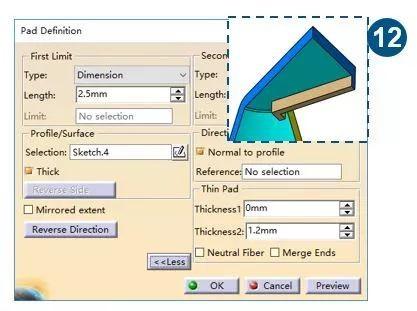

12. 创建Pad3，选择Sketch4作为截面，长度设置为2.5mm，并选择厚度，厚度2设置为1.2mm；

13.选择Pocket1的侧面作为支持面，绘制Sketch5；

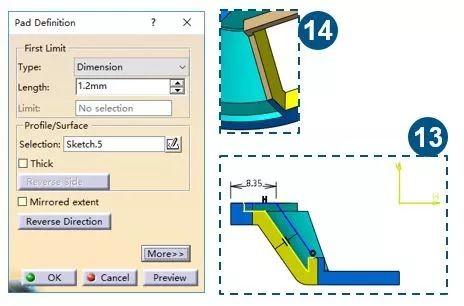

14.创建Pad4，选择Sketch5作为截面，长度设置为1.2mm；

15.创建EdgeFillet2，圆角半径为2mm；

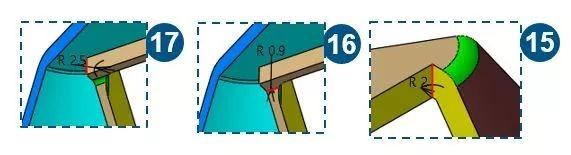

16.创建EdgeFillet3，圆角半径为0.9mm；

17.创建EdgeFillet4，圆角半径为2.5mm；

18.创建EdgeFillet5，圆角半径为1mm；

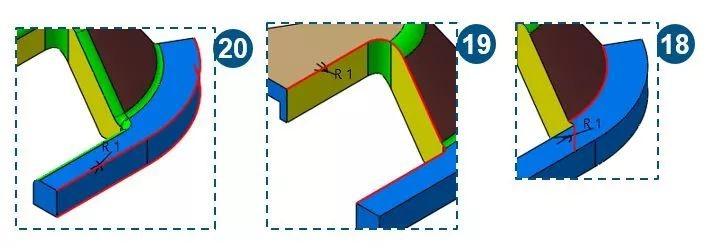

19.创建EdgeFillet6，圆角半径为1mm；

20.创建EdgeFillet7，圆角半径为1mm；

21.创建EdgeFillet8，圆角半径为1mm；

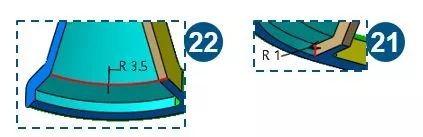

22.创建EdgeFillet9，圆角半径为3.5mm；

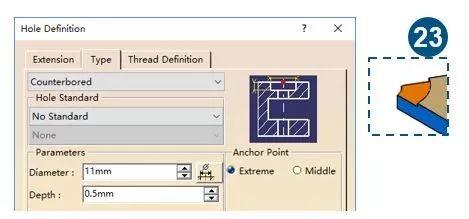

23.创建Hole1，类型为沉头孔，大孔直径为11mm，深为0.5mm，小孔直径为4mm，深度贯穿实体；

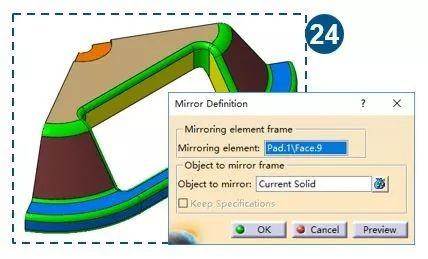

24.创建Mirror1，镜像元素选择Pad1的侧面；

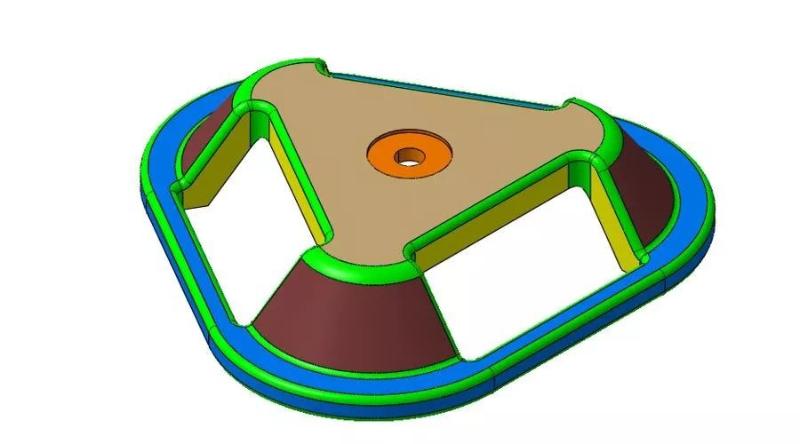

25. 创建CircPattern1，至此，建模完成。
