SR1指CATIAV5的钢结构设计模块，主要用于板材、型材类的结构设计，通过下面的案例，大家应该知道如何添加用户截面，属于技术要点。

（1）创建参数化零件和设计表

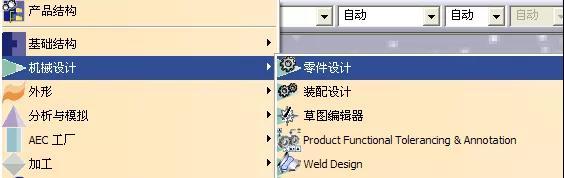

以创建圆截面为例，进入零件设计模块（如图1）

图1

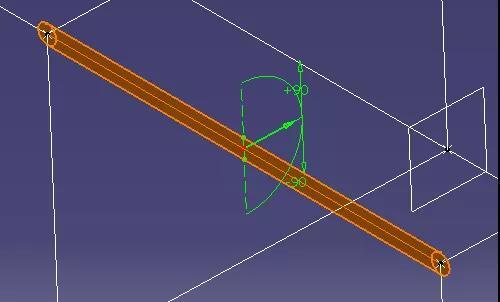

将零件命名为Cycle，选取xy平面开始绘制草图（一定要在xy平面绘制，否则之后绘制框架的时候会出现如图2所示情况，即生成的为一个片而不是实体）

图2

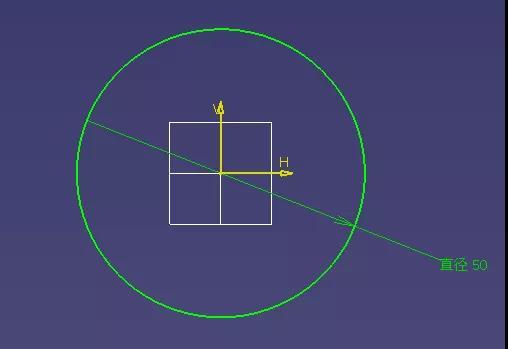

绘制的草图如图3所示

图3

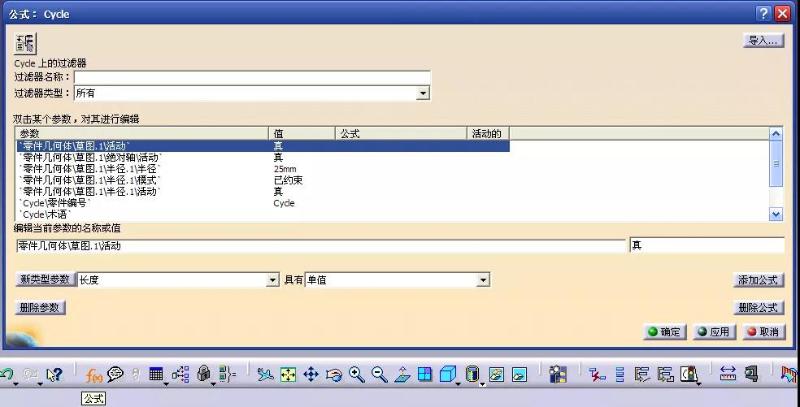

点“公式”这个按钮，弹出对话框,如图4所示

图4

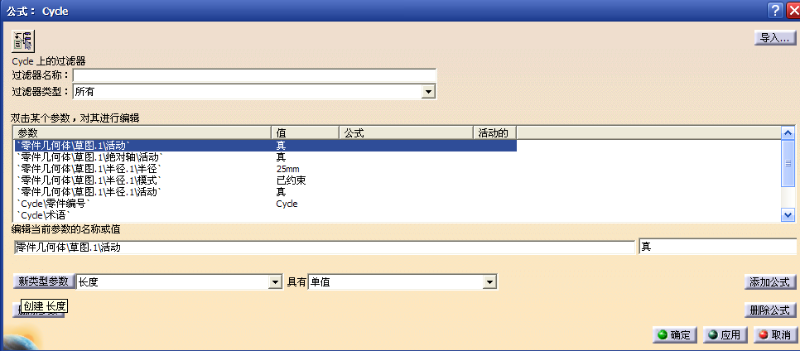

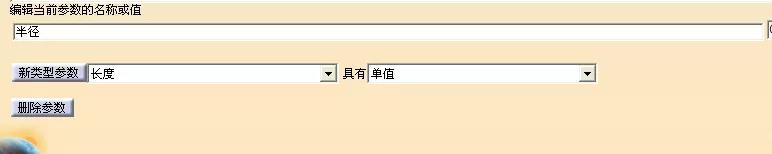

点击左下角的“新类型参数”，注意类型选为：长度，具有：单值。如图5和图6所示（这一步的目的是在之后要生成的设计表中出现“半径”这一参数）

图5

图6

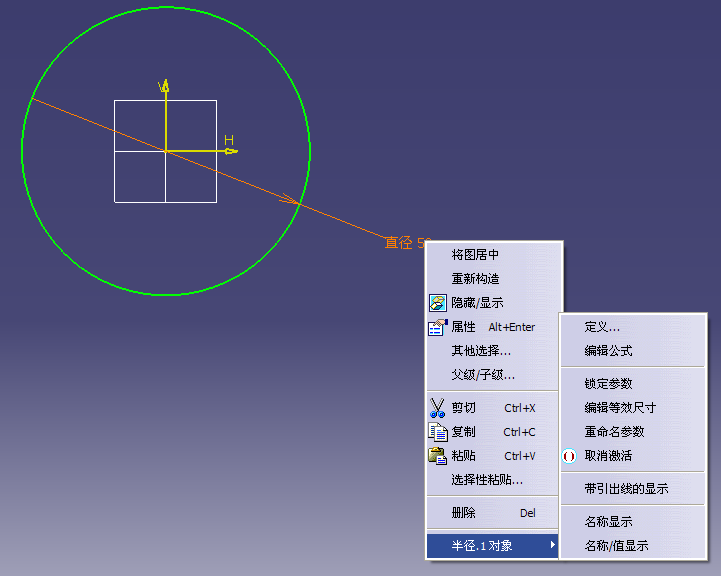

接下来要将草图中的那个尺寸标注与刚才生成的“半径”这个参数对应，右键“直径”这个尺寸，选择最下面的“半径1对象”，然后选“编辑公式”

图7

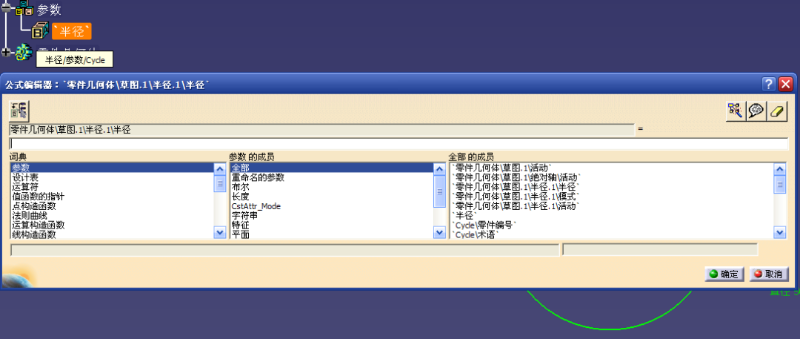

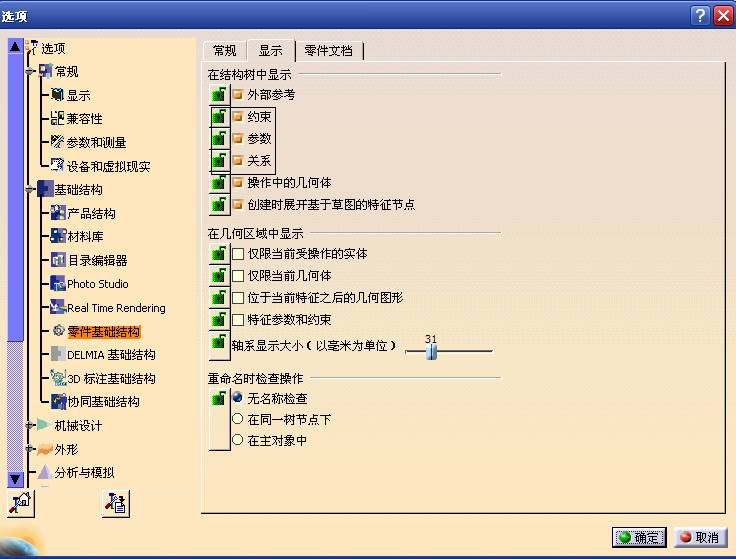

点选左侧特征树中的“参数”-“半径”如图8所示。说明：草图中的尺寸是直径，为什么要和半径参数对应：因为回看图7可知:对直径右键后，对象是半径，所以要和“半径”这个参数对应。（如果特征树中没有参数显示，需要定制一下，工具-选项-基础结构-零件基础结构，然后把约束、参数、关系都勾选上如图9所示）

图8

图9

自此，参数化零件就做完了，这只是一个圆，所以参数不是很多，至于其他较复杂的截面，比如铝型材，创建方法是一样的，只不过需要多定义一些参数。创建完之后注意保存。保存的地点：D:\ProgramFiles\CatiaV5-6 R2019\intel_a\startup\EquipmentAndSystems\Structure\StructuralCatalogs\AISC\Models

接下来要创建设计表。设计表的目的：1 是将参数化零件加入目录的必要条件，2 可以利用Excel创建系列化零件参数。

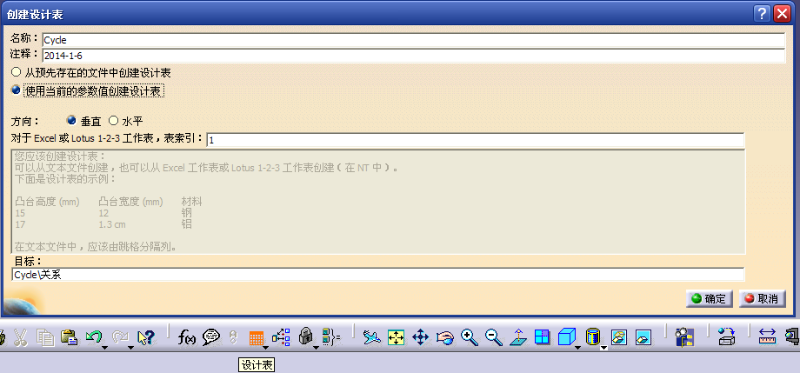

点击“设计表”图标，弹出如图10对话框，名称：自定义，注释：自定义，下面有两个选择：“从预先存在的文件中创建设计表”和“使用当前的参数值创建设计表”，前者的目的是使用已存在的设计表，后者是创建新的设计表，方向：垂直和水平决定生成的设计表中数据的方向

图10

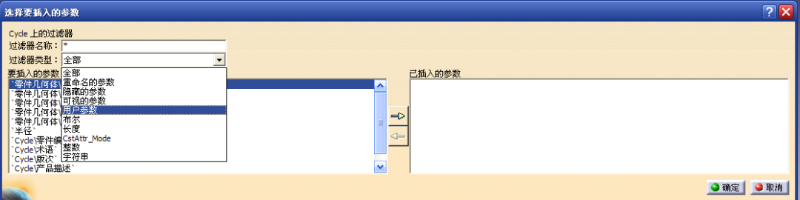

点击确定之后弹出如图11对话框，过滤器类型中选择：用户参数，然后双击刚才创建的“半径”参数，点击确定

图11

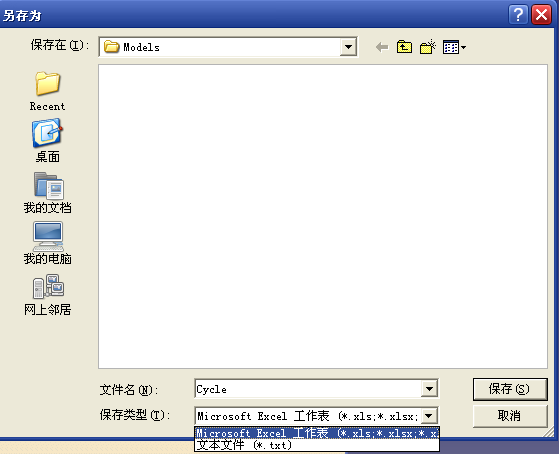

确定之后弹出设计表另存为的对话框，格式有表格以及写字板文档两种。如图12这里默认用Excel表格，如遇到无法保存的情况，用txt格式也可以。存的地址依然为D:\ProgramFiles\CatiaV5-6R2019\intel_a\startup\EquipmentAndSystems\Structure\StructuralCatalogs\AISC\Models

图12

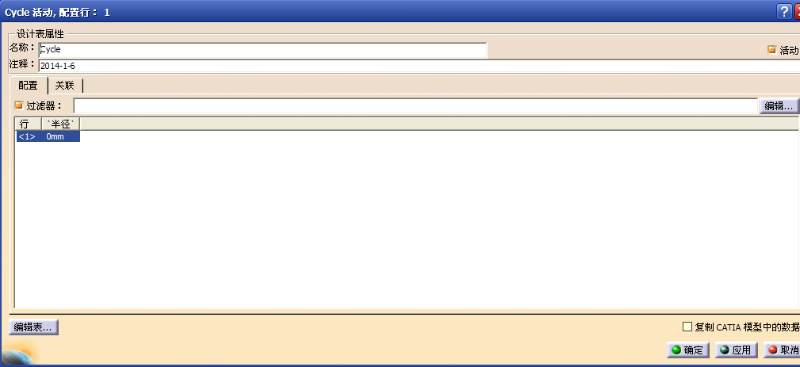

点击确认之后出现如图13所示对话框，此时要对表格进行编辑，目的是增加系列尺寸。点击左下角的编辑表按钮。如果上一步中存的是txt格式，也可以新建个Excel,然后把它拖进表格中，这样它的数据就在表格中显示了。

图13

点击“编辑表”按钮后如图14所示

图14

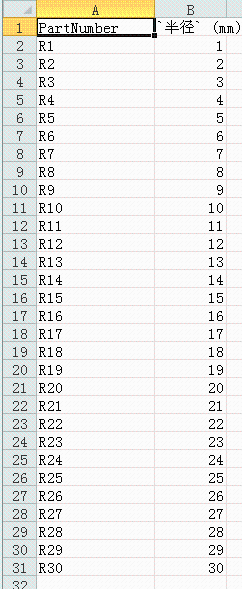

在第一列插入：PartNumber,注意大小写。如图15所示。只有加入PartNumber后系统才会识别之后的变量，PartNumber下的R1、R2等名称，就是在结构设计模块中shap选项中的名称。然后进行相应的数据更改，这样就自定义了圆的不同半径。当然不止PartNumber这一列，还有其他列进行定义。

图15

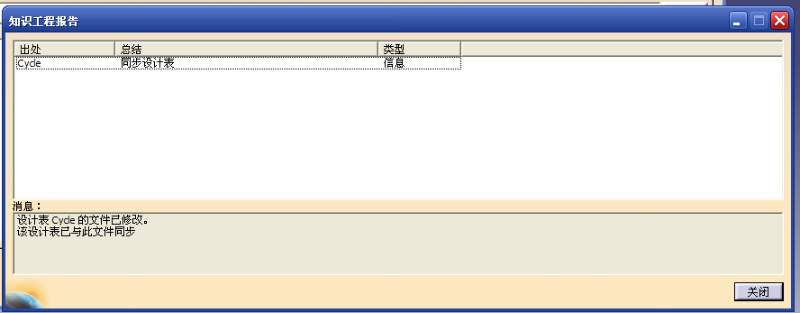

保存表格并关闭，系统会提示一个报告如图16所示：

图16

自此，参数化零件和对应的设计表都做好了，并存放到了相应位置（位置不是绝对要放到那，只是原有的参数都放在那里）。

（2）创建型材库Catalog文件

原有的Catalog文件的位置是D:\Program Files\Catia V5-6R2019\intel_a\startup\EquipmentAndSystems\Structure\StructuralCatalogs\Materials中的StructureMaterialSpecifications文件，如图17所示

图17

同样是目录文件，为什么只有它决定结构设计模块的型材库，因为有一个文件限制了型材库的路径就是它，该文件的位置是：D:\ProgramFiles\Catia V5-6 R2019\intel_a\startup\EquipmentAndSystems\ProjectData

如图18所示

图18

现在我们手上有了参数化零件及其对应设计表，并且找到了原来的目录，那么通过编辑目录，将新作的零件插入进去就行了。但是原本的目录在进行修改并要保存的时候会提示只读，也就是无法保存，那么现在就有两种方法来处理这个问题：

方法1新创建个目录，并重新指定该目录的位置为结构设计模块型材库默认路径。方法2：做个新目录并替换原目录。第二种方法比较省事，而且第一种方法我没有走通，所以只对第一种方法进行简单介绍，着重说第二种方法。

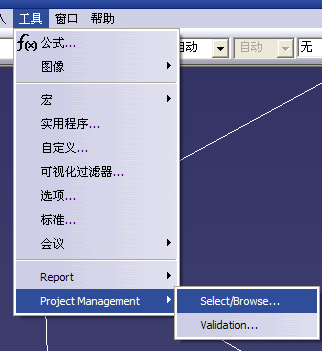

方法一：创建新目录，然后通过修改这个Project文档（用记事本打开，找到StructureSectionsCatalog并将路径指向你新作的目录上，如图19，然后进入结构设计模块，工具-ProjectManagement-Select/Browser，如图20，将对应的路径更新一下即可，但是到图20这一步后，貌似无法更改路径）

图19

图20

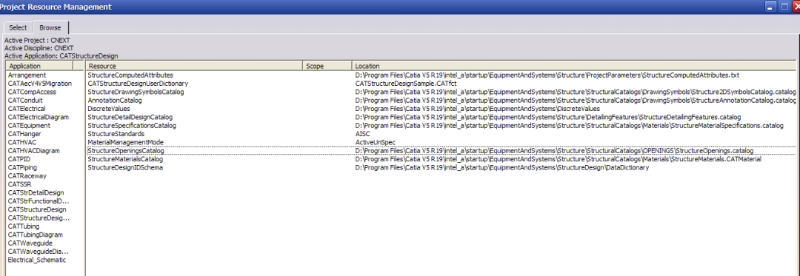

图21

-------------------------- 未完待续 ---------------------------------
