SR1指CATIAV5的钢结构设计模块，主要用于板材、型材类的结构设计，通过下面的案例，大家应该知道如何添加用户截面，属于技术要点。
------------------------ 书接上文 ------------------------
方法二：替换法，这种方法比较省事，将原目录备份，然后另存到别的地方。对原有的目录进行相应修改，保存的时候提示只读，这时候另存，变个名字，之后把原目录删了，将另存的这个重命名。这样就可以了。具体操作方法如下：
图17
进入之后，介绍一下左侧的特征树：如图22。AISC是标准名称，Steel，Aluminum均为材质。A42、A45为美标的材料等级。这些内容都可以修改。比如像添加个Q235.双击AISC，点“添加章节”按钮，如图23
图22
图23

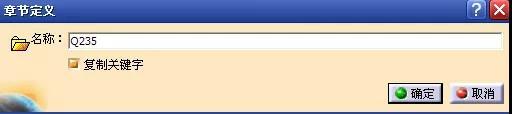

将其命名为Q235，并勾选“复制关键字”，如图24，确定
图24

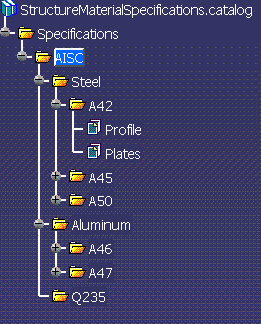

这样就出现在特征树中了，如图25（注意A42这类的强度等级章节也要创建）
图25
重点是Profile和Plates这两个“零件系列”的定义，创建Profile点击“添加系列”按钮，如图26
图26
重命名为Profile，新的系列就出现了，双击激活Profile,并点击“添加生成的零件”如图27
图27

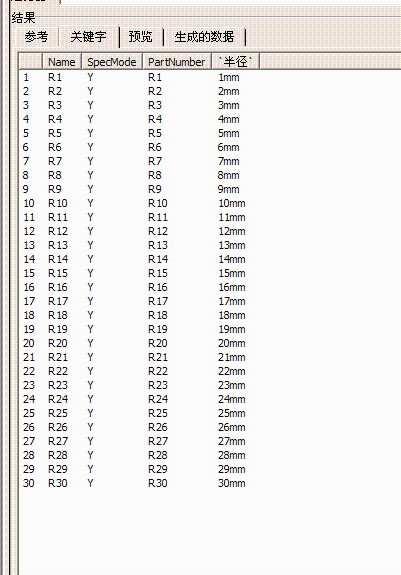

选择做好的Cycle零件，Cycle零件的各种半径参数加入进来。如图28
图28
这样Profile（草图轮廓）就设定好了，当然由于在图15那个表格中没有设定其他参数，所以是否在Q235这个材质并没有区别。之后开始设定Plate（注意Profile和Plate一个都不能少）（Plate在这里指代的是Plate命令中涉及到的厚度设置）由于原本就有Plate的文件，位置如下，所以重新导入一遍即可
D:\ProgramFiles\CatiaV5-6R2019\intel_a\startup\EquipmentAndSystems\Structure\StructuralCatalogs\Materials，

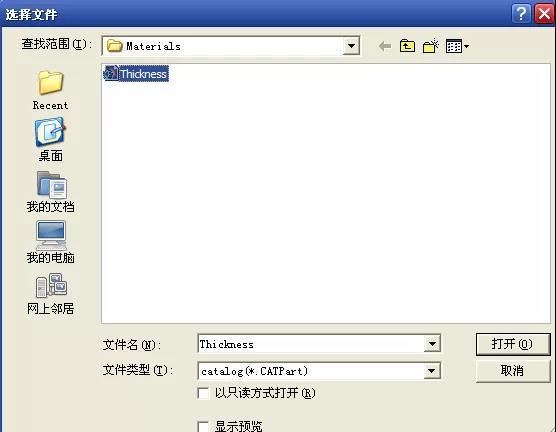

和Profile，先创建Plate的系列，然后“添加生成的零件”，选择Thickness零件，如图29
图29

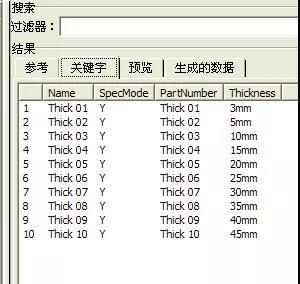

Plate的厚度参数就导入进来了，如图30
图30

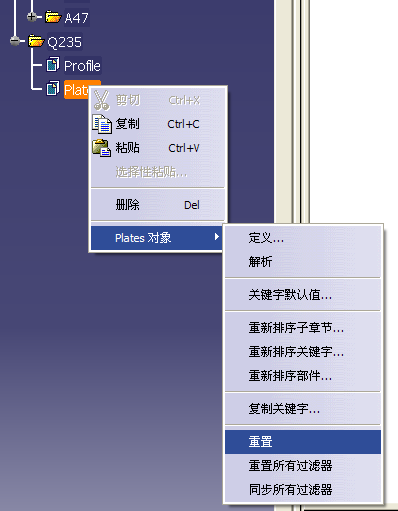

从图30中可以看到，厚度值全面，可以重置这些数据，然后修改设计表，再重新导入一下即可。右键Plates-Plates对象-重置，如图31
图31
找到ThicknessDesignTable，位置D:\ProgramFiles\Catia V5-6R2019\intel_a\startup\EquipmentAndSystems\Structure\StructuralCatalogs\Materials 如图32
图32

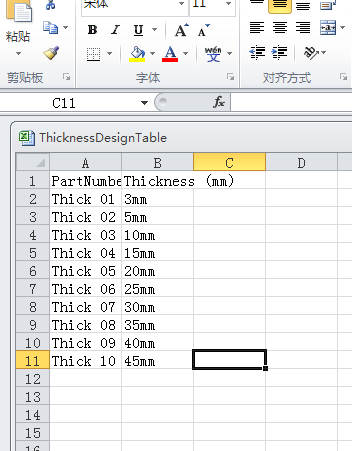

用Excel打开它，如图33，修改成想要的厚度值，注意毫米单位mm一定不要省去，否则无法识别保存
图33

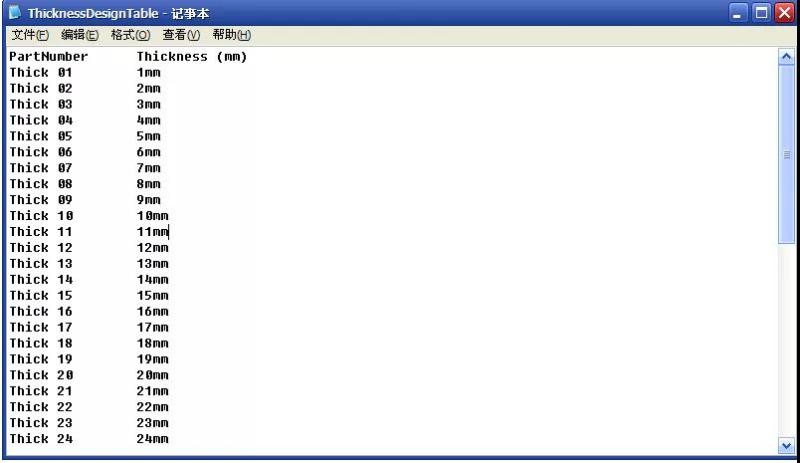

更改后的设计表，如图34所示
图34

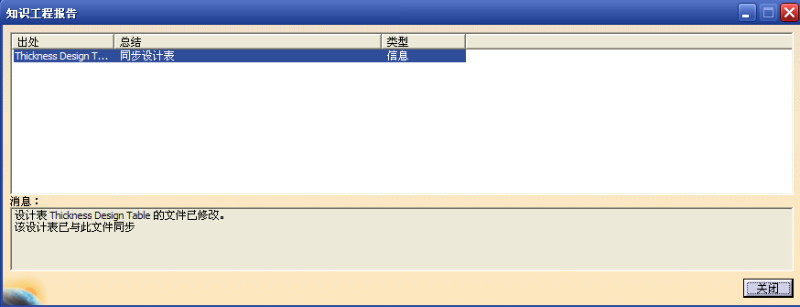

系统也会提示设计表已同步，如图35
图35

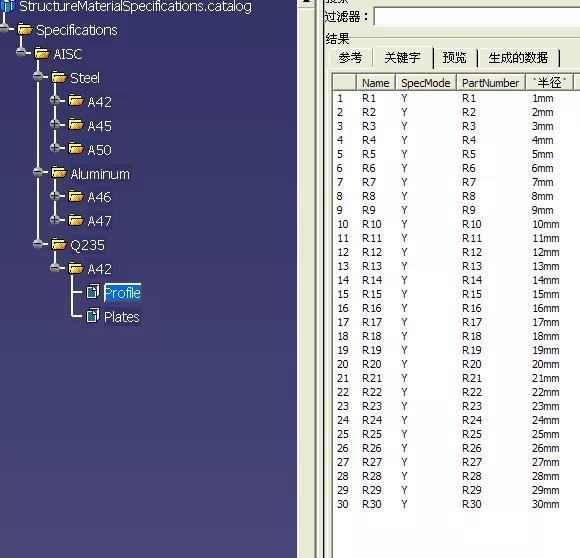

同步后的样子，如图36所示
图36
注意：保存目录时如果提示为只读，那么先另存为别的文件名，然后把原有的StructureMaterialSpecifications.catalog删掉，将新存的这个目录重命名为StructureMaterialSpecifications即可。

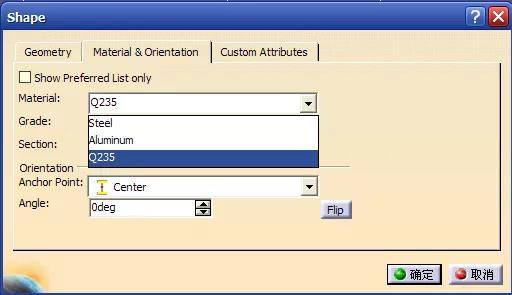

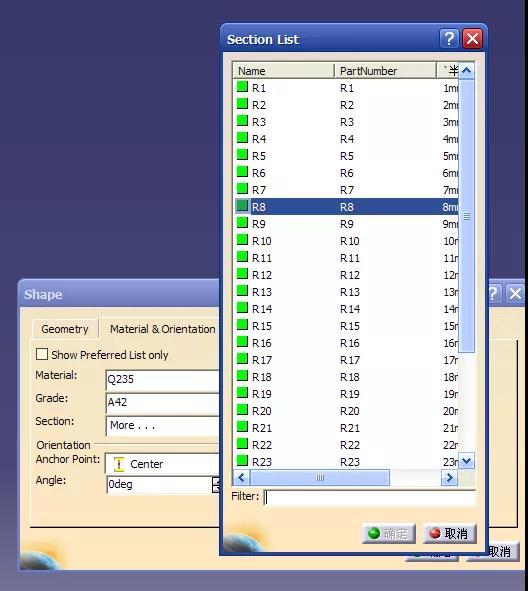

自此，自定义型材库看似完毕了，我们可以先看一下修改的效果，从Shape中可以看到创建的Q235系列，如图37，有对应的Shape,如图38
图37
图38

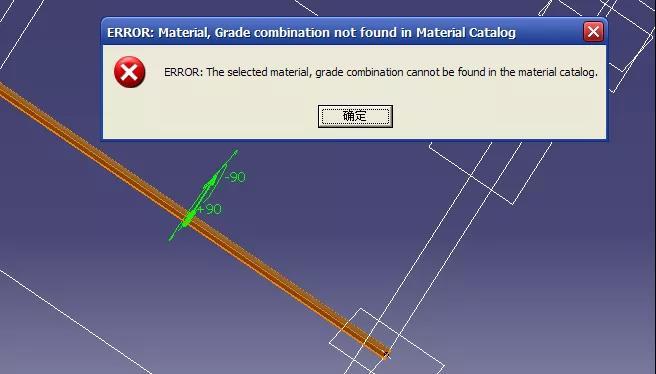

但是放置完Shape后，报错。如图39，应该是材料等级出现错误，在材料目录中没找到。这个问题能解决，目前没找到办法。为了省事，直接把Q235系列删除，在美标的轮廓库中添加自定义截面。
图39

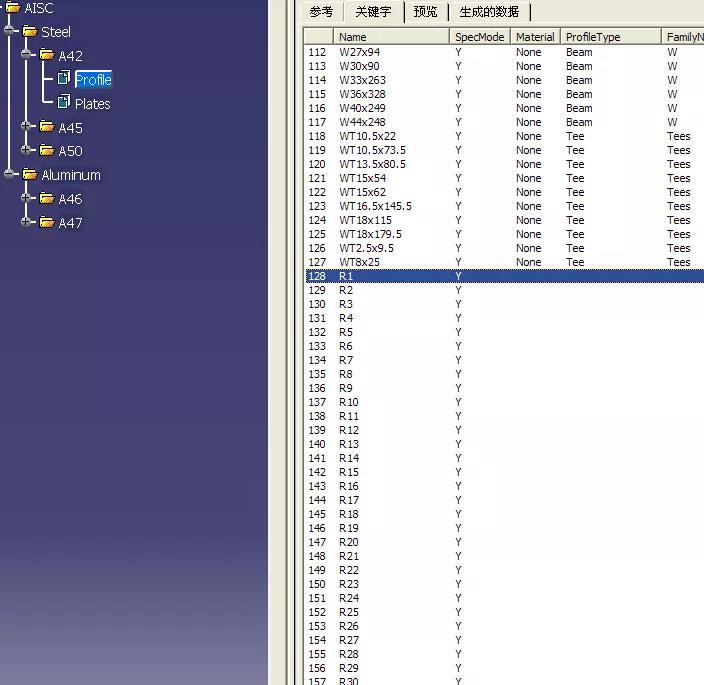

加入美标后的结果如图40
图40

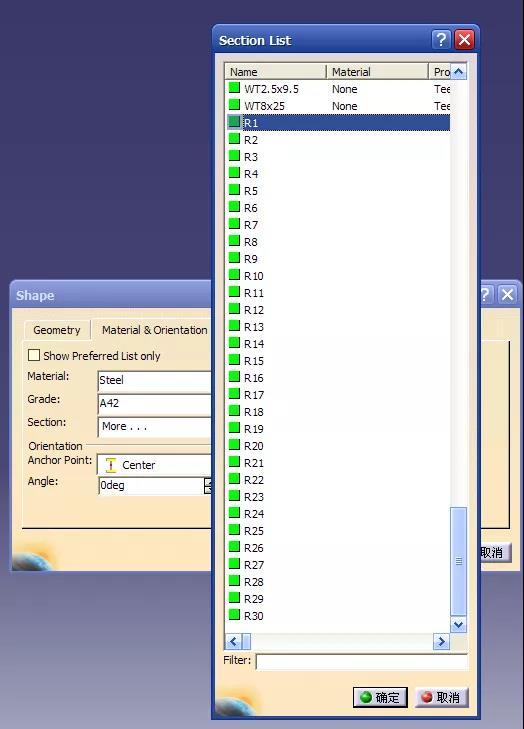

最终效果如图41所示
图41

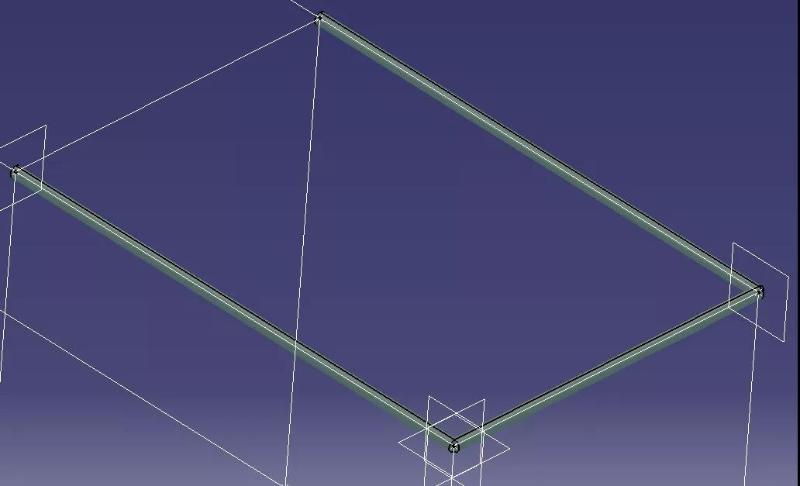

最后一个问题如图42所示，虽然Shape选用的是不同的半径，但是画出来的截面是一样半径的，原因在于导入的参数化零件没有解析。所谓解析（resolved）,就是将设计表中的参数对应的零件分解出来。这样才能实际使用
图42

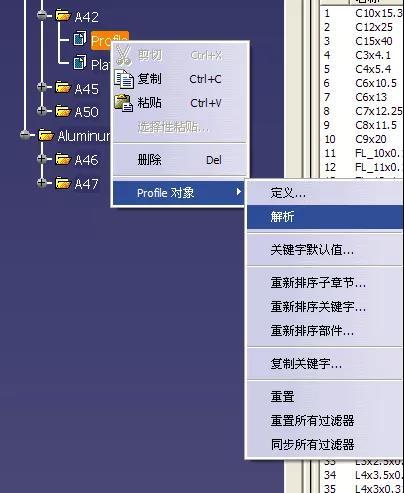

解析方法如图43所示
图43
解析后的位置如图44所示，这个位置可以通过Project文件修改
图44

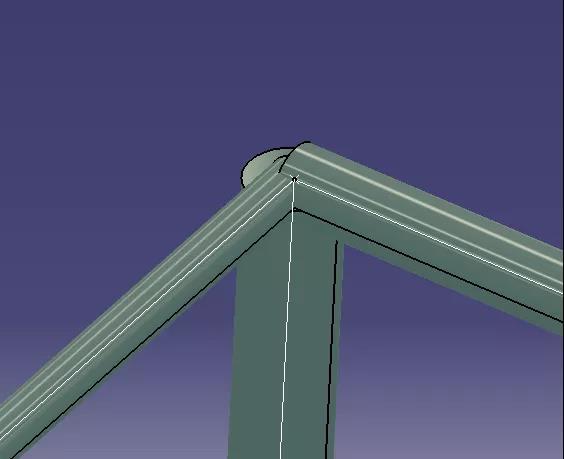

最终修改后的截面就可以使用了，如图45
图45
