用过CATIA的朋友都知道，CATIA拥有众多的模块，除了大家所熟悉的HD2、MD2以外，还有许多其它诸如线束、钣金、模具、功能建模等应用模块。

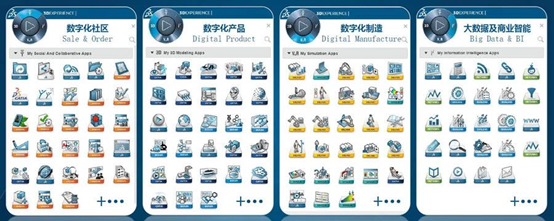

尤其是更新到了3DE平台后，那更是一个另人眼花缭乱的“花花世界”，面对各种五花八门的APP应用，不觉感慨“即便耗尽此生精力，我也学不完！”

但是，老祖宗有训叫做“万变不离其宗”，大家也不要被吓到了，小盟下面就介绍一下基于CATIA V5的数字样机DMU，给大伙压压惊！

数字样机技术(DMU) 指在计算机或工作站中利用CATIAV5 软件所具有的装配、干涉检查、功能部件校核、焊接及拆装、人机工程学检查以及4 维空间漫游等功能对实车进行虚拟的模仿和再现，使其具有物理模型的特性，从而取代物理模型验证产品的设计、功能（运动）、工艺、制造和维护等方面内容的产品开发技术，形成一辆模拟现实的数字样车，对产品的真实化进行计算机模拟。

DMU 的作用

首先是提供各类、各种档次的可视化功能，用不同方式对电子样车的全部部位进行审视、评估，漫游和模拟真实的视觉效果。尽可能在数字化环境中看到产品在真实世界中相同的效果，实现低成本、高效率的产品可视化模拟。CATIA V5实现了可视化和产品结构的统一进行，让复杂区域的可视化变得非常容易，使可视化的应用范围得到扩展。

其次是提供各类对车型或部件间进行功能性分析的手段，包括：机构运动，干涉分析，拆装分析，空间分析和管理等。尽可能在数字化环境中进行与真实世界中相同的分析，使设计师在设计早期就发现问题所在，在设计的各个阶段，及时、大量地进行各种分析，提高产品设计质量。

三是应用关联设计，运用CATIA 独有的PUBLICATION 技术，按照自顶向下的设计方式，实现装配之间、零部件之间、一个模型文件中的多个几何实体之间、曲面模型和实体模型之间、特征之间等多种层次的端到端的各类关联。基于骨架的DMU 设计分析方式，实现数字样机的快速更改，降低成本，快速地进行多方案的评估与研讨，通过建立关联性的设计模板进行管理和重用，提高设计效率。以下通过整车实例中的部分案例来说明DMU 的实际应用。

DMU 静态干涉检查

静态干涉检查是DMU 中也是整车设计中最重要的部分，干涉检查根据项目周期可以分为设计过程中干涉检查、后期进行验证干涉检查，以及后期发生设计变更后的干涉检查。对于设计过程中的干涉检查需要对分析的结果进行实时的跟踪，并检查所关注的干涉是否已经消除，具体流程如图1 所示。

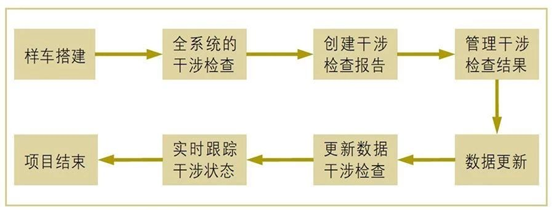

图1.静态干涉检查的流程

干涉检查从整车角度也可以分为系统内部零件的干涉检查，系统与系统之间的干涉检查。整车可以分为七大系统，如车身、底盘、内饰、外饰、动力总成、开闭件以及线束等。也可以根据企业的设计情况情况来进行分类。

对于零件更新后，零部件的干涉检查又分为单个零件与系统之间的干涉检查和一组零件与周围零件的干涉检查。在产品设计过程中，设计变更是不可避免的，在这种情况下，适合应用单个零件或者一组零件更新后的干涉检查。利用临近查询命令可以实现将周边零件全部找到，再进行查找到的零件与当前零件的干涉检查。

干涉检查后要出检查报告，报告中包括：干涉件所属位置、涉及干涉的零部件名称、干涉量的大小、干涉过滤和干涉解决状态。

断面分析也是静态干涉检查分析主要使用的工具，是利用一个平面去切割产品，从而实现对产品内部结构进行分析。如查看钣金焊接边缝隙是否均匀等内部干涉状态（如图2 所示），断面可以输出成DWG、CATPart、CATDrawing 等格式，可以更清晰地反映产品内部结构。

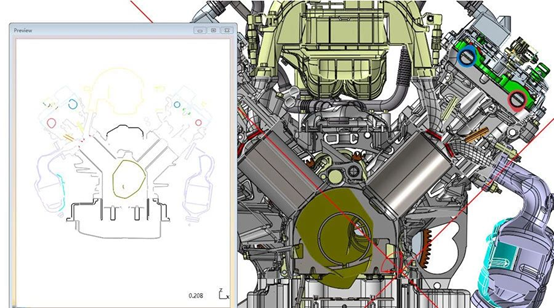

图2.断面分析界面

DMU 运动分析

机构运动分析是在虚拟的环境中模拟产品实际的运动状况，在动态过程检验机构设计是否符合概念设计阶段对机构所做的定义。同时，在动态过程中对产品的位置信息、运动特性信息进行检查和分析。

在DMU 环境下进行机构运动分析时，首先根据机构的实际运动状态，运用相应的机构运动副来创建两个零部件之间的相对运动关系，然后创建机构运动的参照物和驱动机构进行运动的驱动源(Command)。在定义完机构运动所必需的条件之后，就可以对机构运动进行仿真和分析，建立机构运动的流程（如图3 所示）。

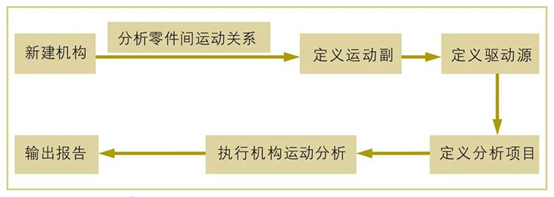

图3.运动分析流程

在运动分析校核过程中，我们可以借助“传感器”将运动过程中运动部件与其它部件之间的间隙动态显示出来，也可以xls格式导出。

可拆装性分析

产品拆装分析是对产品拆装过程的演示和在拆装过程中动态的检查产品同周围零部件之间的关系，包括产品拆装路径的定义和优化，拆装过程中的动态干涉检查和工具空间校核等。

在进行产品拆装分析时，首先要规划产品拆装方案，对产品的拆卸要有清晰的思路，然后需要定义产品拆装路径，最后通过定义拆装路径的序列，对整个产品的拆装过程进行模拟和分析。按照这个思想，拆装分析的流程如图4 所示。

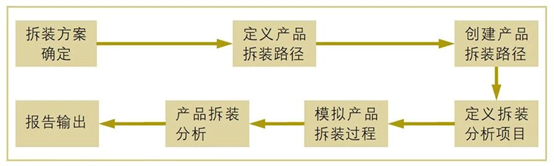

图4.拆装分析流程

为了检查产品在拆装过程中是否符合产品预定的拆装方案，是否为工具留下足够的空间，以及拆装过程中是否会同周围产品存在着一定的干涉问题等，根据各个项目的实际需求，我们将会进行如下的内容检查和校核：

首先我们进行动态干涉检查，动态干涉检查就是校核物体在拆装过程中是否同周围的零部件存在着数据上的干涉情况。如果出现了干涉情况，拆装模拟过程会有什么样的动作。另外，可以通过模拟试验来定量的检查干涉出现的位置以及干涉大小的变化。通过这种方式可以定量的进行动态干涉检查，并记录干涉检查的历史。

其次，进行工具空间检查。工具干涉检查是产品拆装分析的一项重要内容，通过检查工具空间来检查产品拆装的方便性和可行性。有两种方法来进行工具空间检查：

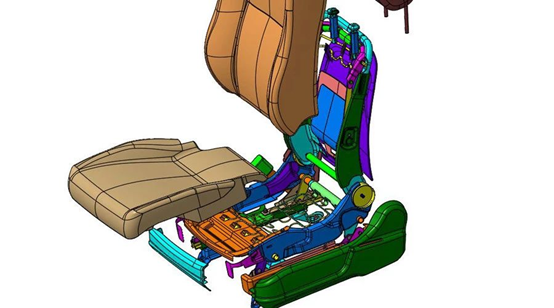

图5.汽车座椅拆装分析

1. 使用工具的3D 模型

使用该方法需要提供工具的3D 模型，通过模拟3D 工具的工作过程，并生成3D 工具工作空间包络体，同时，还要生产产品拆装过程包络体，通过检查这两个包络体之间的最小距离来进行工具空间检查。

2. 通过模拟试验

模拟试验方法可以在不提供3D 工具模型和生成包络体的前提下来进行工具空间的检查，仅需要3D 工具所占用的空间范围值。

最后，我们可以创建动态包络体，动态包络体是记录零件在拆装过程中所经过的空间位置组成的一个包络体，记录产品拆装过程中经过的空间位置。通过记录包络体，可以将动态的干涉检查转化为静态的干涉检查。

结语

使用CATIA V5 中的DMU功能可以帮助工程师快速解决整车设计中最为关键的静态干涉、空间尺寸、运动干涉和可拆卸性分析等问题，大大提高了产品研发效率，缩短了产品研发时间，提高了产品研发质量，降低了研发成本。

3DE平台的LOGO是圆形的

怎么样？如果大家有以上CATIA V5的这些功底在这摆着的话，就算哪天汽车全行业都升级成3DE平台了，咱们也不怕！再不行，提前找华盟突击培训一个月3DE，我就不相信搞不掂3DE这个平台，不就是把LOGO由方形的变成圆形的吗（开个玩笑，上面这句大家不要跟达索的人说）！
